ウエーブピンヘッダー

熱応力によるハンダ部へのストレスを吸収緩和するウエーブピンタイプの紹介です。

ウエーブピンヘッダーの概要

ウエーブピンヘッダーは、基板同士の接続で、温度変化等で生じるハンダ部へのストレスを吸収緩和するピンヘッダーです。
熱応力が加わったり、温度変化が厳しい環境で使用した場合、ハンダ部へのストレスで、基板のスルーホールが、メッキ部ごとハンダといっしょに基板から取れてしまうようなことが起きにくいように、ピン端子をウエーブ形状にしたピンヘッダーです。

ウエーブピンヘッダーの概要の写真

ウエーブピンヘッダーの特徴

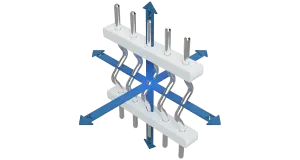

XYZ方向への緩衝効果でハンダ部へのストレスを軽減します。
  • 温度変化が厳しい環境で生じるハンダ接合部へのストレスをウエーブ形状の端子で吸収緩和します。
  • 接続する基板がメタル基板とガラエポ基板のような場合に、熱膨張係数の違いなどから生じるハンダ接合部へのストレスをウエーブ形状の端子で吸収緩和します。
  • 端子の熱伸縮によるハンダ接合部へのストレスをウエーブ形状の端子で吸収緩和します。
ウエーブピンヘッダーの特徴のイメージ1

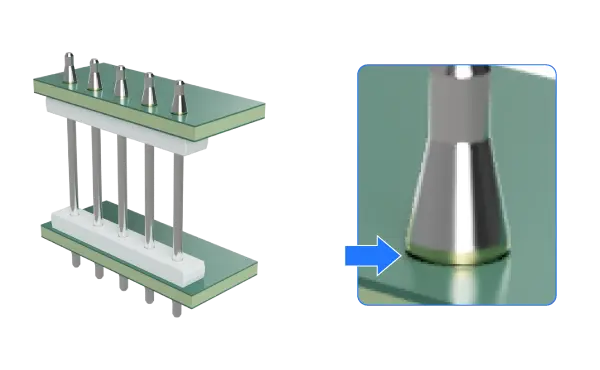

ウエーブ形状ではないピンヘッダーを温度変化の厳しい環境で使用し続けた場合

ウエーブピンヘッダーの特徴のイメージ2

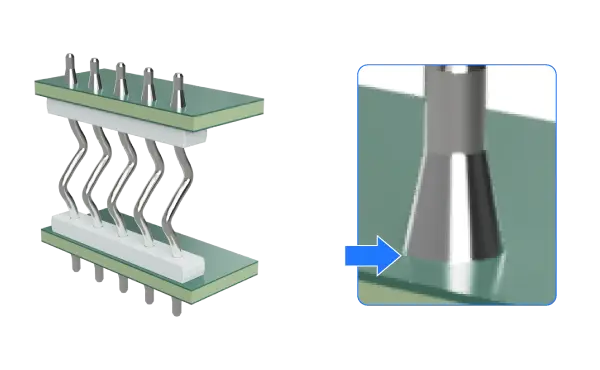

ウエーブ形状のピンヘッダーは、ハンダ部のストレス緩和に効果的です。

ウエーブピンヘッダーの特徴のイメージ3

ウエーブピンヘッダーの製品例

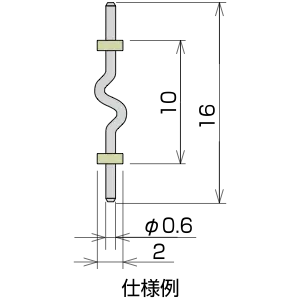

  • シングルラインウエーブピンヘッダー シングルライン

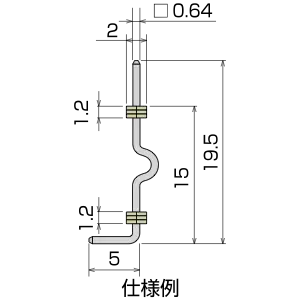

  • ダブルラインウエーブピンヘッダー タブルライン

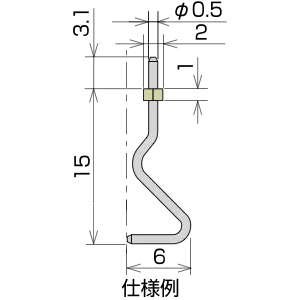

  • トリプルラインウエーブピンヘッダー トリプルライン

ウエーブピンヘッダーの仕様・仕様例

仕様 : ピン端子
サイズ 角0.35㎜〜0.8㎜、丸0.4㎜〜0.8㎜
材質 黄銅(C2700W)、
りん青銅(C5191W)、
銅(C1100W)
表面処理 Snメッキ、Auメッキ
仕様 : ベース
材質 CEM-3等
厚さ 0.8㎜〜1.6㎜
ピッチ 1.27㎜〜

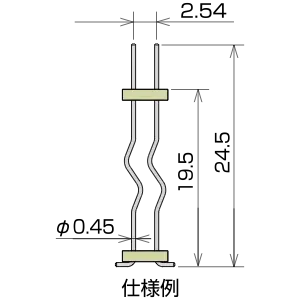

ウエーブピンヘッダーの仕様イメージ
