SMT基板用接続ピンヘッダー(自立シングルタイプ)

シングルラインでも自立するSMT基板接続用ピンヘッダーの紹介です。

SMT基板用接続ピンヘッダーの概要

シングルラインでも自立するピンヘッダーです。
SMT基板同士の接続用、SMT基板とスルーホール基板接続用がございます。

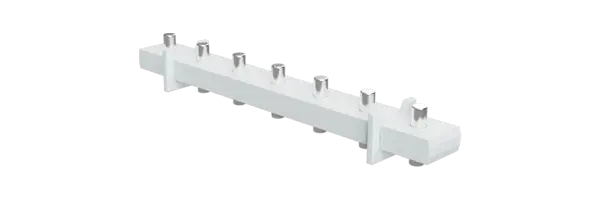

SMT基板用接続ピンヘッダー概要の写真

SMT基板用接続ピンヘッダーの特徴

  • シングルラインにもかかわらず自立します。
  • ベースに基板材を使用しているので、接続する基板がガラエポ基板の場合、熱ストレスが少ない。
  • ベースに基板材を使用しているので、カスタム仕様の場合でもモールド成型金型など高価なイニシャル費が不要です。
  • 隙間からハンダ付け状態を確認しやすい。

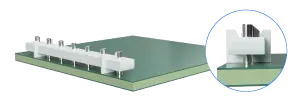

SMT基板用接続ピンヘッダーの特徴イメージ

SMT基板用接続ピンヘッダーの用途

SMT基板間の接続

SMT基板間の接続接続イメージ

SMT基板とスルーホール基板の接続

SMT基板とスルーホール基板の接続イメージ

SMT基板用接続ピンヘッダーの仕様例

例1

例1 寸法図

材質

  • ピン端子 : 黄銅
  • ベース : ガラエポ
  • 自立用クリップ : ガラエポ

ピッチ・極数・寸法などについては、カスタムにて対応いたしますのでご相談下さい。

例2

例2 寸法図

材質

  • ピン端子 : 黄銅
  • ベース : ガラエポ
  • 自立用クリップ : ガラエポ

ピッチ・極数・寸法などについては、カスタムにて対応いたしますのでご相談下さい。
