セミカスタムピンヘッダー

セミカスタムピンヘッダーの説明とインデックスのページです。

セミカスタム ピンヘッダーについて

ピン端子の長さや曲げ寸法を指定していただくだけで、手軽にピンヘッダーをカスタマイズできます。
0.8㎜、1.0㎜、1.27㎜、2.0㎜、2.54㎜のピッチごとにカスタマイズ可能なベースとなる基本仕様を豊富に用意しております。


単位 : ㎜
ピッチ 角ピンサイズ
0.8 0.3
1.0 0.3
1.27 0.4 / 0.46
2.0 0.5
2.54 0.64

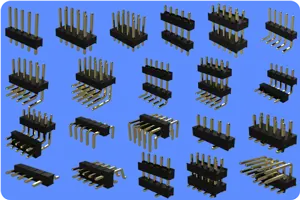

セミカスタムピンヘッダーの写真

ピン端子の長さなどの寸法指定例

寸法指定例のイメージ1

上記の場合、ABの寸法が指定可能

寸法指定例のイメージ2

上記の場合、AからDまでの寸法が指定可能

ピン端子有り無しの指定

等間隔でピン端子を抜いて、端子間ピッチを倍に

ピン端子有り無しの指定のイメージ1

必要なピン端子だけに

ピン端子有り無しの指定のイメージ2

梱包オプション

オプションで、リール、スティックなどの梱包形態に、対応しております。

リール

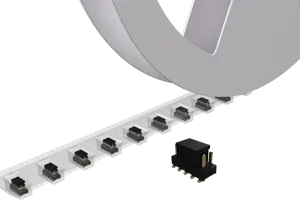

リール梱包のイメージ

(注) フィーメイルヘッダーの形状によって、適用できる梱包方法の可否がございますので、詳細は、お問い合わせください。

トレイ

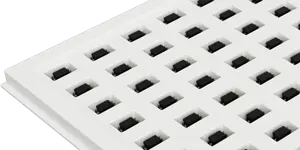

トレイ梱包のイメージ

スティック

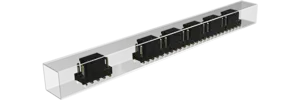

スティック梱包のイメージ

セミカスタムピンヘッダー インデックス

DIPタイプ

SMTタイプ
