ピン端子タイプ

ピン端子タイプのフルカスタムピンヘッダーPB103、PB104の紹介です。

ピン端子タイプの概要

ピン端子を使用したピンヘッダーです。
基板モジュールをSMT化するための電気接続機構部品として、金属基板用の電気接続機構部品としてご使用いただけます。
PB103、PB104の2つのシリーズを基本仕様として、ご用意しております。

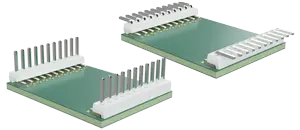

フルカスタムピンヘッダーピン端子タイプ概要の写真

PB103シリーズ

片側表面実装タイプのピンヘッダーです。
端子サイズは、□0.4mmもしくは、□0.5mmです。端子間ピッチは、1.27mm以上であれば自由に設定できます。

フルカスタムピンヘッダーピン端子タイプPB103の写真
仕様
材質 表面処理
ベース : CEM-3等 Snメッキ
端子 : 黄銅 (C2700W)
フルカスタムピンヘッダーピン端子タイプPB103の仕様イメージ
仕様 単位㎜
A B C
□0.4 1.6 3.5〜25
□0.5 1.6 3.5〜25
D E F
1.0以上 0.8以上 0.7以上
1.0以上 0.8以上 0.8以上
注) C+D≦28
G P
D+1.5 1.27以上
D+1.5 1.27以上

PB104シリーズ

両側表面実装タイプのピンヘッダーです。
端子サイズは、□0.4mmもしくは、□0.5mmです。端子間ピッチは、1.27mm以上てあれば自由に設定できます。

フルカスタムピンヘッダーピン端子タイプPB104の写真
仕様
材質 表面処理
ベース : CEM-3等 Snメッキ
端子 : 黄銅 (C2700W)
フルカスタムピンヘッダーピン端子タイプPB104の仕様イメージ
仕様 単位㎜
A B C
□0.4 2.0 2.0〜15
□0.5 2.1 2.0〜15
D E F
1.0〜3.0 0.8以上 0.7以上
1.0〜3.0 0.8以上 0.8以上
G P
D+1.5 1.27以上
D+1.5 1.27以上
