基板同士を水平・垂直に接続できるピンヘッダーの紹介です。

端子ホールドコンタクトピンヘッダーの概要

プリント基板とプリント基板を水平・垂直に接続することができるホールドタイプのピンヘッダーです。
オスであるピンヘッダーとメスであるホールドコンタクトを組み合わせて、シンプルに基板同士を接続することができます。

端子ホールドコンタクトピンヘッダー概要のイメージ

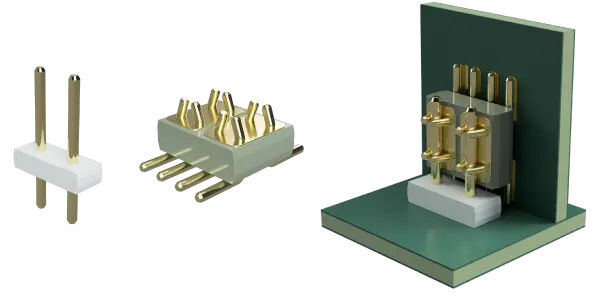

端子ホールドコンタクトピンヘッダーの特徴

  • ベースが基板材料なので、ガラエポ基板同士を繋げる場合、熱によるストレスを軽減できます。
  • 少量からカスタム仕様にも生産対応いたします。
  • ベースが基板材料なので、カスタム仕様の場合でも、モールド金型代などの高額なイニシャルコストが不要です。
  • SMTタイプも可能です。
端子ホールドコンタクトピンヘッダー特徴の写真

端子ホールドコンタクトピンヘッダーの製品例・仕様例・用途

対スルーホール基板

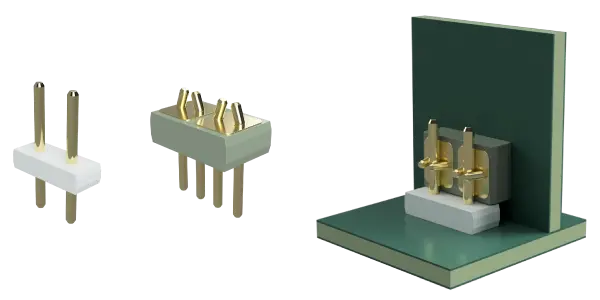

シングルコンタクト

  • ピンヘッダーの写真ピンヘッダー単体
  • ホールドコンタクトの写真ホールドコンタクト単体
  • ホールドコンタクトの写真ホールドコンタクト
  • 嵌合状態の写真嵌合状態
仕様例
仕様例

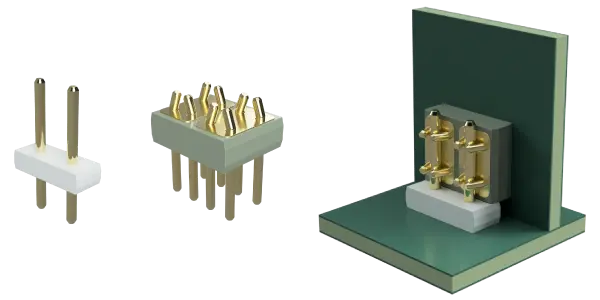

ダブルコンタクト

  • ピンヘッダーの写真ピンヘッダー単体
  • ホールドコンタクトの写真ホールドコンタクト単体
  • ホールドコンタクトの写真ホールドコンタクト
  • 嵌合状態の写真嵌合状態
仕様例
仕様例

対SMT基板

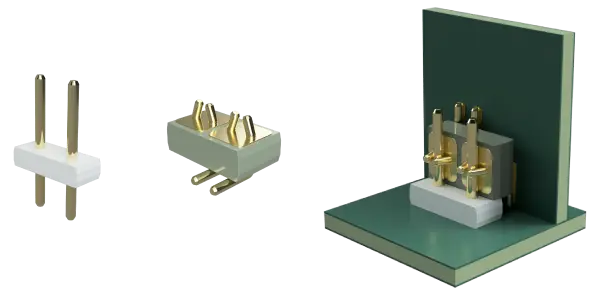

シングルコンタクト

  • ピンヘッダーの写真ピンヘッダー単体
  • ホールドコンタクトの写真ホールドコンタクト単体
  • ホールドコンタクトの写真ホールドコンタクト
  • 嵌合状態の写真嵌合状態
仕様例
仕様例

ダブルコンタクト

  • ピンヘッダーの写真ピンヘッダー単体
  • ホールドコンタクトの写真ホールドコンタクト単体
  • ホールドコンタクトの写真ホールドコンタクト
  • 嵌合状態の写真嵌合状態
仕様例
仕様例

その他の使用例

ジャンパーコンタクト

  • ピンヘッダーの写真ピンヘッダー単体
  • ジャンパーコンタクトの写真ジャンパーコンタクト単体
  • 嵌合状態の写真嵌合状態
仕様例
仕様例

端子ホールドコンタクトピンヘッダーの仕様

・コンタクト側
材質 ピン端子 りん青銅
ベース CEM-3等
ピン端子表面処理 Auメッキ
・ピンヘッダー側
材質 ピン端子 りん青銅
ベース CEM-3等
ピン端子表面処理 Auメッキ
・ピッチ
最小ピッチ 2.54㎜
・性能 ランド付
項目 シングルコンタクト タブルコンタクト
接触抵抗 20mΩ以下 10mΩ以下
許容電流 3A 3A
挿入力 3N以下 5N以下
抜去力 0.5N以上 0.7N以上
挿抜回数 50回以下 50回以下

挿抜回数は、こじり等の力が加わらない場合です。

・性能 ランド無
項目 シングルコンタクト タブルコンタクト
接触抵抗 30mΩ以下 15mΩ以下
許容電流 3A 3A
挿入力 3N以下 5N以下
抜去力 0.5N以上 0.7N以上
挿抜回数 50回以下 50回以下

挿抜回数は、こじり等の力が加わらない場合です。

・性能 ランド無
項目 ジャンパー
接触抵抗 60mΩ以下
許容電流 3A
挿入力 5N以下
抜去力 0.7N以上
挿抜回数 50回以下

挿抜回数は、こじり等の力が加わらない場合です。


上記以外の仕様につきましても、ご相談下さい。
