基板水平接続用ピンヘッダー

基板同士を水平に接続できる基板水平接続用ピンヘッダーの紹介です。

基板水平接続用ピンヘッダーの概要

プリント基板同士を水平に接続するための部品です。
ピンヘッダーの仕様のものと、取付後最終的に、端子だけ残る仕様のものがあります。
どちらも、省スペースです。
また、ハンダ付においても、端子がベースに固定されておりますので、作業性が向上いたします。

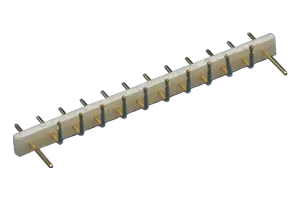

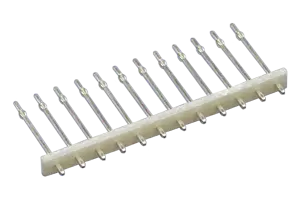

基板水平接続用ピンヘッダー概要の写真

基板水平接続用ピンヘッダーの特徴

  • プリント基板を水平に接続できるピンヘッダーです。
  • 少量からカスタム仕様にも生産対応致します。
  • ウエーブ端子タイプ、折り取り端子タイプ-A、折り取り端子タイプ-Bの3タイプがございます。
基板水平接続用ピンヘッダーの特徴イメージ

基板水平接続用ピンヘッダーの製品タイプ

ウエーブ端子タイプ

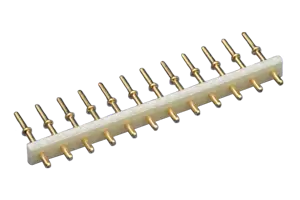

基板水平接続用ピンヘッダーのウエーブ端子タイプの写真 基板水平接続用ピンヘッダーのウエーブ端子タイプの使用図
基板水平接続用ピンヘッダーのウエーブ端子タイプの寸法図
  • ピッチ P : 1.27mm, 2.54mm
  • 極数 : 2, 3, 4
上記以外の仕様でもご相談ください。
材質 ベース CEM-3等
端子 黄銅(C2700W)
端子表面処理 Snメッキ

折り取り端子タイプ-A

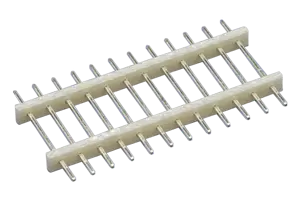

基板水平接続用ピンヘッダーの折り取り端子タイプ-Aの写真 基板水平接続用ピンヘッダーの折り取り端子タイプ-Aの使用図
基板水平接続用ピンヘッダーの折り取り端子タイプ-Aの寸法図
  • ピッチ P : 1.27mm, 2.54mm
  • 極数 : 2, 3, 4
上記以外の仕様でもご相談ください。
材質 ベース CEM-3等
端子 黄銅(C2700W)
端子表面処理 Snメッキ

折り取り端子タイプ-B

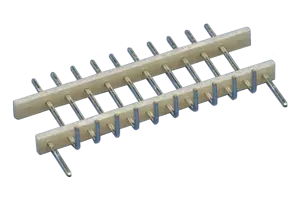

基板水平接続用ピンヘッダーの折り取り端子タイプ-Bの写真 基板水平接続用ピンヘッダーの折り取り端子タイプ-Bの使用図
基板水平接続用ピンヘッダーの折り取り端子タイプ-Bの寸法図
  • ピッチ P : 1.27mm, 2.54mm
  • 極数 : 2, 3, 4
上記以外の仕様でもご相談ください。
材質 ベース CEM-3等
端子 黄銅(C2700W)
端子表面処理 Snメッキ
