スルーホールコンタクトピンヘッダー

ハンダを用いることなく基板同士を接続できるピンヘッダーの紹介です。

スルーホールコンタクトピンヘッダーの概要

基板のスルーホールに、ハンダなしで直接、接続することができるピンヘッダーです。
スルーホールに嵌合する部分は、クランクしていて、1ピンごとに向きを変えて、突っ張り合うことにより、接続を保ちます。

スルーホールコンタクトピンヘッダー概要の写真

スルーホールコンタクトピンヘッダーの特徴

  • スルーホール基板へハンダを用いず接続できます。
  • ハンダ付けしていないので、部品、基板等の交換が容易になります。
  • 両側のスルーホール基板の交換が可能なタイプもあります。
  • 片側ハンダ付けが可能なタイプもあります。
スルーホールコンタクトピンヘッダーの特徴イメージ

スルーホールコンタクトピンヘッダーの製品例

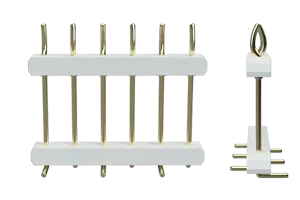

  • 片側表面実装タイプ(ダブルベース)片側表面実装タイプ(ダブルベース)の写真片側表面実装タイプ(ダブルベース)のイメージ

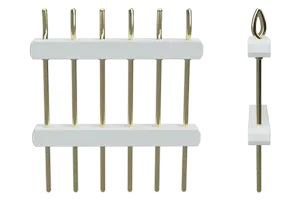

  • 片側ハンダタイプ(ダブルベース)片側ハンダタイプ(ダブルベース)の写真片側ハンダタイプ(ダブルベース)のイメージ

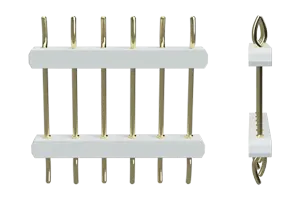

  • 両側コンタクトタイプ(ダブルベース)両側コンタクトタイプ(ダブルベース)の写真両側コンタクトタイプ(ダブルベース)のイメージ

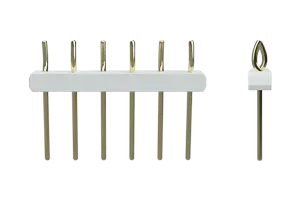

  • 片側ハンダタイプ片側ハンダタイプの写真片側ハンダタイプのイメージ

スルーホールコンタクトピンヘッダーの仕様

ご利用に関しましては、事前に条件等のご確認を頂きます様お願い致します。
端子 サイズ φ0.45㎜
材質 りん青銅(C5191W)
表面処理 Auメッキ
ベース 材質 CEM-3等
極数 4極〜
ピッチ 1.27㎜, 2.54㎜
適合スルーホール 基板板厚 1.2㎜〜1.6㎜
金メッキ 0.05㎛以上
仕上径 φ0.8㎜±0.05
挿入回数 50回以下
挿入力(4P,φ0.8金スルーホール) 挿入 3N以下
引抜 0.4N以上
定格電流 1A
絶縁抵抗 500MΩ以上
絶縁耐圧 1.27ピッチ 500V AC,DC 1分間
2.54ピッチ 1000V AC,DC 1分間
接触抵抗 20mΩ以下
スルーホールコンタクトピンヘッダーの仕様イメージ
