プレート端子

基板のパターン強化用、放熱用としてご使用可能なプレート端子の紹介です。

プレート端子の概要

基板のパターン強化用として、使用可能な端子です。
また、基板の一部のパットだけを金メッキにしたい場合、金メッキのプレート端子を実装することで、基板に部分金メッキをほどこすことが不要となります。
基本的なサイズのバリエーションは、11種類、メッキ仕様も2種類ご用意しております。
また、サイズおよびメッキのカスタム仕様にも対応可能です。

既製品としてネット販売しているものもございます。

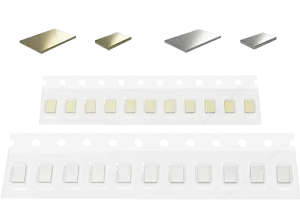

プレート端子の概要の写真

プレート端子の特徴

全面バリ無し(全周アール付)なので、プリント基板に実装しても、パッドやパターンを傷つけたりしません。
また、バリによる浮きもありません。

プレート端子の特徴の写真

プレート端子の用途

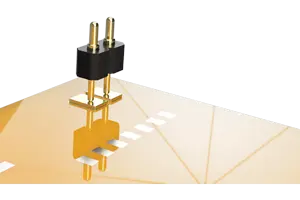

基板接続・接点強化

基板接続・接点強化のイメージ

部分金メッキの代替

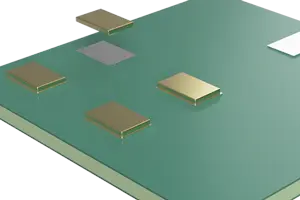

銅パット上に金メッキのプレート端子を実装して、部分金メッキの代替

部分金メッキの代替のイメージ

プレート端子の仕様

材質 : 黄銅
品番
(シリーズ)
寸法 (単位 ㎜)
① W ② L ③ t
P1203 1 2 0.3
P2303 2 3 0.3
P2304 2 3 0.4
P3503 3 5 0.3
P3504 3 5 0.4
P4603 4 6 0.3
P4604 4 6 0.4
P4605 4 6 0.5
P6803 6 8 0.3
P6804 6 8 0.4
P6805 6 8 0.5
品番構成のイメージ
④ 表面処理
記号 表面処理
A 金メッキ (0.1㎛)
S スズメッキ (2㎛)

上記以外の寸法、材質、表面処理にも対応させていただきます。
テーピング仕様は、別途ご相談下さい。
