リボンクリンパーの仕様について

圧着システムの圧着機リボンクリンパーの仕様説明です。

圧着機リボンクリンパー仕様

  • 型番 : RIM-201
  • 外形寸法 :
    • 巾/370mm
    • 奥行/370mm(420mm)
    • 高さ/385mm(470mm)
    • ※上記寸法は、ワークライトを含みません。
    • ※()内は、端子リール取付時の寸法です。
  • 重量 : 約37kg
  • 加圧能力 : 約1.0ton
  • 操作 : フットスイッチ
  • カウンター : リセッタブル 6桁
  • 電源 : AC100V 50/60Hz

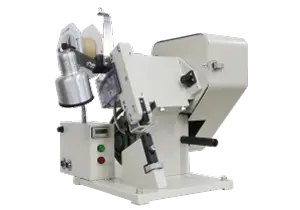

リボンクリンパーRIM-201の写真

圧着機 リボンクリンパー RIM-201

圧着特性とクリンプハイトの関係

クリンプハイトと電気的特性(接触抵抗)および機械的特性(引抜強度)の相関は、下図に示す通りです。
良好な機械的特性領域では、電気的特性も良好です。
圧着作業の管理は、通常クリンプハイトの管理で行います。
Fwが素線強度で、Frが必要引抜強度だとすれば、作業領域であるクリンプハイトは、Hc1からHc2の間になります。

クリンプハイト測定イメージ
クリンプハイト測定イメージ
